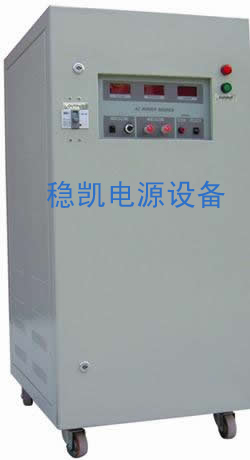

AC-DC-AC交流變頻穩壓穩頻電源

【交流變頻穩壓穩頻電源概述】

NYADA型系列穩頻穩壓電源、專為發電廠、變電站設計，采用日本進口高速開關功率器件VMOS、IGBT，以及IPM智能模塊組裝，INTEL公司16位專用微處理器集成控制技術，數字化電路，可靠性強，在線長年運行，不受時間限制，將直流220V、110V電源逆變輸出AC220V/380V 50Hz純正弦波電源，對負載不間斷供電，使負載不受電網各種干擾，保持正常運行。該系列產品容量從1kVA至50kVA，規格齊全，電力電子變換技術，科技含量高，可廣泛應用于電力系統遠動、通信、載波、監控、繼電保護以及事故照明，也可為發電廠變流潤滑油泵、交流風機、水泵等提供不間斷電力。

【交流變頻穩壓穩頻電源產品特點】
1、單片機數字控制，純正弦波輸出，保護功能齊全；
2、采用霍爾傳感器檢測，合理控制輸入、輸出工作電流；
3、SPWM正弦波脈寬調制，輸出諧波小；
4、EMI濾波輸入，避免高頻雜音反灌；
5、進口IPM智能功率模塊應用，驅動強勁，逆變全橋平衡、穩定；
6、輸入緩沖電感，避免非線性負載的沖擊；
7、完整的參數顯示，便于及時尋檢電源的各個工作點。
技術指標：

交流變頻穩壓穩頻電源單相系列表一

機型		NYADAW -1005	NYADAW -1010	NYADAW -1020	NYADAW -1030
容量		500VA	1KVA	2KVA	3KVA
電路方式		晶體管	IGBT\SPWM脈寬調制方式
輸入	電壓	1φ2W220V±10%
	頻率	50HZ\60HZ±5%
輸出	電壓	0-150V\0-300V
	電流	4.2A	8.4A	16.8A	25A
		2.1A	4.2A	8.4A	12.5A
	頻率	47-63HZ ,50HZ,60HZ,2F,4F,400HZ
	頻率穩定度	≤0.01%
	反應時間	2mS
	電壓穩壓率	≤0.3%
	總諧波失真	≤0.3%
	輸出顯示	電壓，電流，頻率，功率四位LED數字顯示
	保護裝置	過壓，過載，過流，過溫，短路保護及蜂鳴器警告
冷卻方式		強制風扇制冷
工作環境		環境溫度0～40℃，相對濕度10～90％
尺寸WHD (不含腳輪)		420175500		430660520
重量（kg）		40		50	60

交流變頻穩壓穩頻電源單相系列表二

機型		NYADAW-1050	NYADA-1100	NYADA-1150
		NYADA-3105	NYADA-3110	NYADA-3115
容量		5KVA	10KVA	15KVA
電路方式		IGBT\SPWM脈寬調制方式
輸入	電壓	1φ2W220V±10%
	頻率	50HZ\60HZ±5%
輸出	電壓	0-150V\0-300V	50-144V\100-288V
	電流	42A	84A		125A
		21A	42A		62.5A
	頻率	47-63HZ ,50HZ,60HZ,2F,4F,400HZ
	頻率穩定度	≤0.01%
	反應時間	2mS
	電壓穩壓率	≤1%
	總諧波失真	≤1%
	輸出顯示	電壓，電流，頻率四位LED數字顯示
	保護裝置	過壓，過載，過流，過溫，短路保護及蜂鳴器警告
冷卻方式		強制風扇制冷
工作環境		強制風扇制冷
尺寸WHD (不含腳輪)		430660520	480800600
重量（kg）		75	120		150

交流變頻穩壓穩頻電源單相系列表三

機型		NYADA -1120	NYADA -1130		NYADA -1145	NYADA -1160
		NYADA-3120	NYADA -3130		NYADA -3145	.NYADA-3160
容量		20KVA	30KVA		45KVA	60KVA
電路方式		IGBT\SPWM脈寬調制方式
輸入	電壓	1φ2W220V±10%
	頻率	50HZ\60HZ±5%
輸出	電壓	50-144V\100-288V
	電流	168A	250A		375A	500A
		84A	125A		187A	250A
	頻率	47-63HZ ,50HZ,60HZ,2F,4F,400HZ
	頻率穩定度	≤0.01%
	反應時間	2mS
	電壓穩壓率	≤1%
	總諧波失真	≤1%
	輸出顯示	電壓，電流，頻率，四位LED數字顯示
	保護裝置	過壓，過載，過流，過溫，短路保護及蜂鳴器警告
冷卻方式		強制風扇制冷
工作環境		環境溫度0～40℃，相對濕度10～90％
尺寸WHD (不含腳輪)		6001250700			7001600800
重量（kg）		220		290	360	420
交流變頻穩壓穩頻電源其它規格未能盡錄，可定做

交流變頻穩壓穩頻電源三相系列表一

容量		NYADA-33010	NYADA -33015	NYADA -33020.	.NYADA -33030
		10KVA	15KVA	20KVA	30KVA
電路方式		IGBT\SPWM脈寬調制方式
輸入	電壓	3φ4W380V±10%
	頻率	50HZ\60HZ±5%
輸出	電壓	相電壓50-144V\100-288V；線電壓80-250V\160-500V
	電流	28A	42A	56A	84A
		14A	21A	28A	42A
	頻率	47-63HZ ,50HZ,60HZ,2F,4F,400HZ
	頻率穩定度	≤0.01%
	反應時間	2mS
	電壓穩壓率	≤1%
	總諧波失真	≤1%
	輸出顯示	電壓，電流，頻率，四位LED數字顯示
	保護裝置	過壓，過載，過流，過溫，短路保護及蜂鳴器警告
冷卻方式		強制風扇制冷
工作環境		環境溫度0～40℃，相對濕度10～90％
尺寸WHD (不含腳輪)		6001240700			7001600800
重量（kg）		140	210	260	310

交流變頻穩壓穩頻電源三相系列表二

容量		NYADA -33045	NYADA -33060		NYADA-33075
		45KVA	60KVA		75KVA
電路方式		IGBT\SPWM脈寬調制方式
輸入	電壓	3φ4W380V±10%
	頻率	50HZ\60HZ±5%
輸出	電壓	相電壓50-144V\100-288V，線電壓80-250V\160-500V
	電流	125A	168A	208A
		62.5A	84A	104A
	頻率	47-63HZ ,50HZ,60HZ,2F,4F,400HZ
	頻率穩定度	≤0.01%
	反應時間	2mS
	電壓穩壓率	≤1%
	總諧波失真	≤1%
	輸出顯示	電壓，電流，頻率，四位LED數字顯示
	保護裝置	過壓，過載，過流，過溫，短路保護及蜂鳴器警告
冷卻方式		強制風扇制冷
工作環境		環境溫度0～40℃，相對濕度10～90％
尺寸WHD (不含腳輪)		7001600800	85016001000
重量（kg）		370	590			670

交流變頻穩壓穩頻電源三相系列表三

容量		NYADA-33090	NYADA-33100	NYADA -33150	.NYADA -33200
		90KVA	100KVA	150KVA	200KVA
電路方式		IGBT\SPWM脈寬調制方式
輸入	電壓	3φ4W380V±10%
	頻率	50HZ\60HZ±5%
輸出	電壓	相電壓50-144V\100-288V 線電壓80-250V\160-500V
	電流	250A	278A	420A	556A
		125A	139A	210A	278A
	頻率	47-63HZ ,50HZ,60HZ,2F,4F,400HZ
	頻率穩定度	≤0.01%
	反應時間	2mS
	電壓穩壓率	≤1%
	總諧波失真	≤1%
	輸出顯示	電壓，電流，頻率，四位LED數字顯示
	保護裝置	過壓，過載，過流，過溫，短路保護及蜂鳴器警告
冷卻方式		強制風扇制冷
工作環境		環境溫度0～40℃，相對濕度10～90％
尺寸WHD (不含腳輪)		85016001000		85016001300
重量（kg）		850	900	1300	1500
交流變頻穩壓穩頻電源其它規格未能盡錄，可定做
